17.5 m 最大工作高度
5.0 吨最大吊重量
整机宽度(1400mm)
双动力 (柴油机+电机)
安全力矩限制器
智能显示屏
无线比例遥控器
吊臂/支腿安全互锁功能
支腿位置检测功能
防倾翻保护功能
自动收钩功能
机身自重 6000 kg
整机质保两年（全进口配置）
|
型 号 |
SPT499 |
|
|
规 格 |
5.0t×3.0m |
|
|

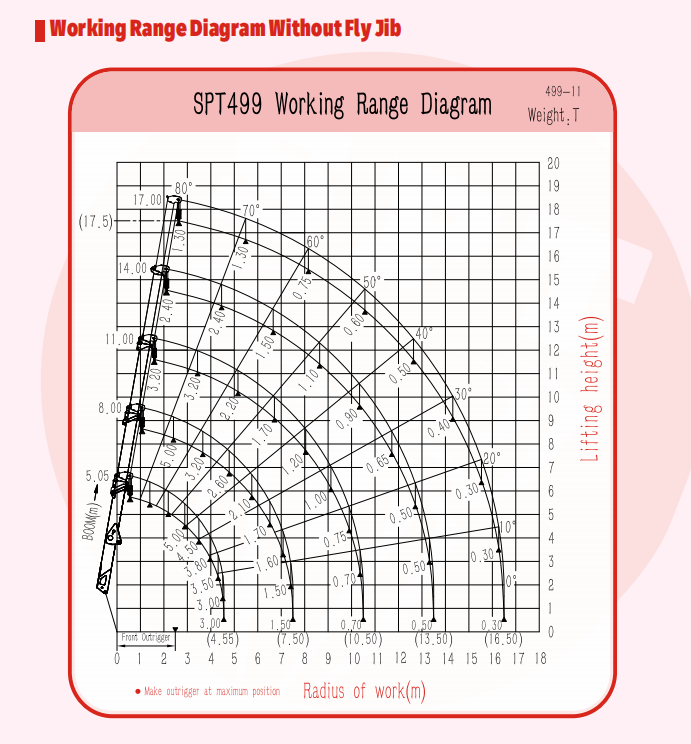

最大作业半径 |
16.50m×0.40t |
|
|
最大地上扬程 |
17.5m×1.3t |
|
|
最大地下扬程 |
17.5mX2.5t(4绳) 35mX1t(2绳) 70mx1t(1绳) |
|
|
卷扬装置 |
吊钩上升速度 |
0-14m/min (4绳） |
|
|
钢丝绳规格 |
Φ10mm×80m |
|
伸缩装置 |
吊臂形式 |
5段吊臂，六边形结构 |
|
|
吊臂长/时间 |
5.05m-17.00m/45sec |
|
起伏装置 |
吊臂角度/时间 |
0-80°/18sec |
|
回旋装置 |
回转角度/速度 |
0-360°（连续）/30sec |
|
支 腿 |
支腿动作形式 |
手动+油压 |
|
|

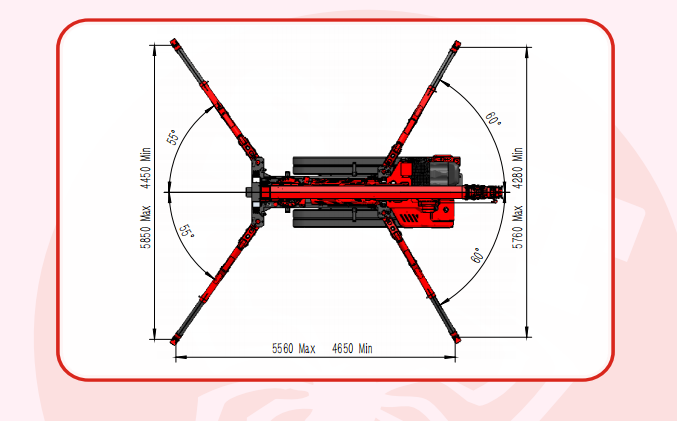

最大伸出幅度 (mm) |
5560（长）X5850（前）X5760（后） |
|
行走装置 |
行走方式 |
液压马达驱动、两速 |
|
|
行走速度 |
0-2.5km/h |
|
|
爬坡能力 |
20°(36%) |
|
|
履带（长×宽） |
1810mm×350 mm |
|
|
接地比压 |
47kpa（0.48 kgf/cm²） |
|
电机 |
电压 |
AC380V（可选） |
|
|
功率/转速 |
7.5kw/1440 min-1 |
|
|
噪声等级 |
额定转速≤78dB(A) （1m） |
|
柴油发动机
|
型号 |
3TNV80F (YANMAR) |
|
|
型式/排量 |
三缸水冷/1.266L |
|
|
额定功率 |
14.6kw/2400 min-1 |
|
|
启动方式 |
电启动 |
|
|
启动性能 |
-5°C~40°C |
|
|
燃料/容积 |
柴油/40L |
|
|
电池容量 |
12v 45AH |
|
|
燃油消耗率 |
272g/kW-h |
|
|
噪声等级 |
额定转速≤84dB(A) (1m) |
|
|
排放标准/海拔 |
EPA-Tier4，欧五/1200m |
|
操作系统 |
操作种类(吊臂/行走/支腿/油门） |
无线遥控和双轴操纵杆控制器 |
|
|
操作特性 |
全比例控制与比例操纵杆控制 |
|

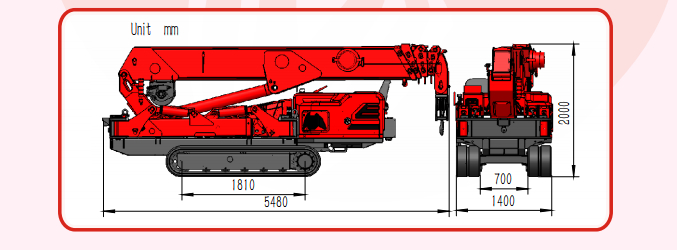

整车尺寸 |
长×宽×高 |
5480mm×1400mm×2000mm |
|
整车重量 |
主机（不含选配） |
6000kg |
|
标准配置 |
柴油机和电机（双动力）、手动和无线比例遥控（双操作模式）、智能显示屏、力矩限制器、过卷报警和自动停止装置、三圈报警和自动停止装置、自动收钩装置、支腿位置检测装置、支脚离地报警和自动停止装置、钢丝绳压绳器、EMO开关、三色灯、遥控灯、语音播报器、行走/支腿/吊臂三模式互锁系统、数据记录 |
|
|
选配 |
搜索钩、副臂、单倍率吊钩、白色履带，支脚垫块、吊篮 |
|
